管式除雾器

管式除雾器：是高效除尘除雾的重要组成部分，是大颗粒预处理分离设备

此外，除雾器利用文丘里结构，基于伯努利方程原理，通过气流速度变化产生压力差，预去除250μm以上大颗粒雾滴，并实现烟气均匀分布，为后续除雾除尘创造良好条件，提升系统运行效率和稳定性。

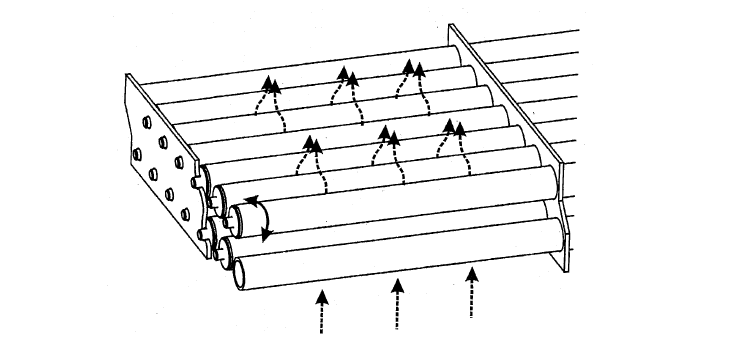

由两排相互错开布置的圆管组成，圆管水平布置，迫使烟气流速方向改变，有效去除大雾滴。

模块化设计，包括标准模块和异形模块，整体覆盖率不低于85%。

材料为PPR/PPH，部分圆管内嵌入圆钢以增强强度。可作为平台使用，便于检修，停机检修时可承受不低于160Kgf的动载荷，无需搭设脚手架。

多种结构细节设计确保结构稳定性防止坍塌。

管道可自转，自洁净，不易堵塞。下方不设冲洗系统，利用后方除雾器的冲洗水清洁，避免堵塞。

1.除雾性能：

预去除250μm以上大颗粒雾滴，经过管式除雾器后雾滴含量可控制在≤250mg/Nm³，防止大颗粒物附着在后方精细除雾器表面导致结垢堵塞，为后续除雾除尘创造良好条件。

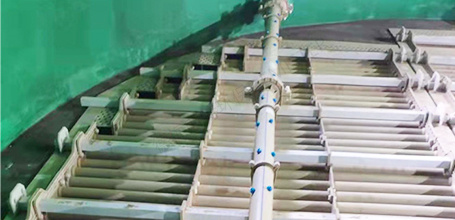

屋脊除雾器前方安装管式除雾器照片

屋脊除雾器前方不安装管式除雾器时堵塞照片

2.优化烟气分布：

利用文丘里结构实现烟气均匀分布，确保除雾器内部各区域除雾效率一致，提升系统整体性能。

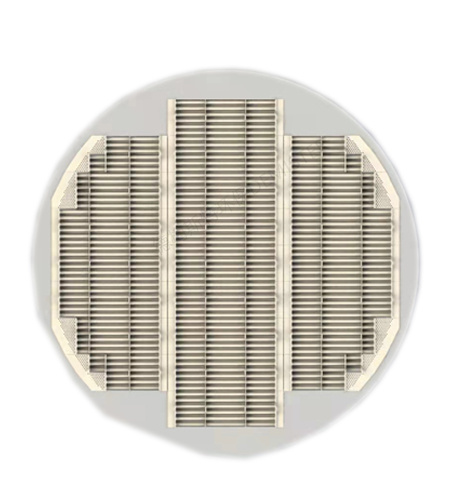

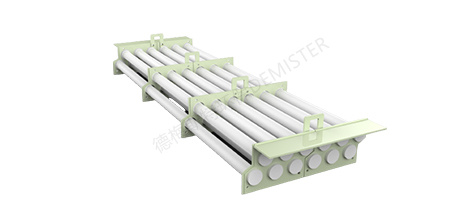

管式除雾器模块示意图

3.低运行成本：

结构简单，压降低（空塔流速＜4.5m/s时压降≤60Pa），运行能耗低；自洁净设计减少维护频率，降低维护成本。

4.模块化与灵活性：

模块化设计便于安装、维护和更换；可根据项目需求进行单级或多级设计，适应性强。

5.结构强度与可靠性：

管道内嵌圆钢增强强度，模块化设计确保整体稳定性；停机检修时可承受较大载荷，无需额外搭建脚手架。

6.节省空间与成本：

安装空间高度仅0.5m，与后方除雾器共用支撑梁，节省空间和建设成本。

7.适用性强：

适用于对除雾要求较高的项目，如烟气流速不均匀、雾滴含量要求低（<20mg/Nm³）的场景。
