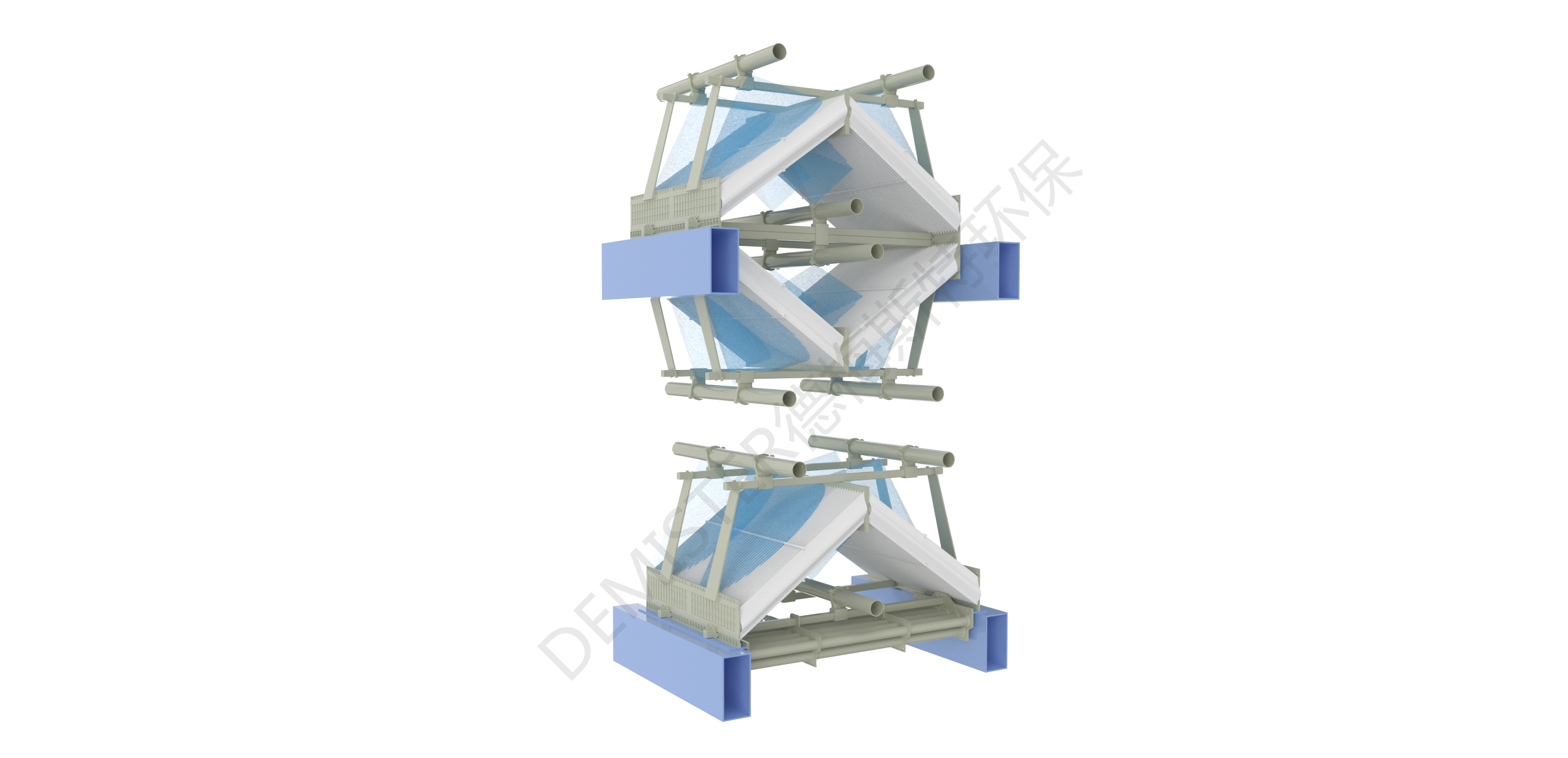

管式菱形高效除雾器

管式菱形高效除雾器是德梅斯特（上海）环保科技有限公司在传统管式三屋脊高效除雾器基础上优化设计的新型除雾设备。它专为仅有两层除雾器钢结构支撑梁的脱硫塔空间设计，能够在有限的空间内实现四级高效分离，具备管式三屋脊高效除雾器的所有优点，同时更加节省空间。该产品广泛应用于火力发电、钢铁、焦化、垃圾焚烧、化工等领域，助力企业实现超净排放和环保目标。

管式三屋脊高效除雾器由管式预分离器、菱形除雾器、屋脊除雾器和冲洗系统组成。设备主体材质可选PPTV或PE阻燃材料，叶片厚度为2.7-3.0mm，颜色为乳白色（阻燃为橙色），确保强度和使用寿命。

1.管式预分离器：利用文丘里结构，预去除250μm以上的大颗粒雾滴，同时实现烟气的均匀分布，为后续的除尘除雾过程提供良好的条件。

2.菱形屋脊式除雾器：采用正弦叶片、单钩叶片或孔钩叶片，根据不同设计可去除15-29μm以上的雾滴，确保高效除雾性能。

3.冲洗系统：配备六层冲洗水系统，覆盖率达150%，有效防止除雾器堵塞，确保设备长期稳定运行。

1.空间优化设计

• 四级分离，两层支撑：管式菱形高效除雾器在仅需两层支撑梁的空间内实现了四级高效分离，相比传统三屋脊除雾器，显著节省了安装空间，特别适用于空间受限的脱硫塔改造项目。

• 紧凑布局：通过优化结构设计，减少了设备的整体高度和占地面积，降低了吸收塔的建设成本和改造难度。

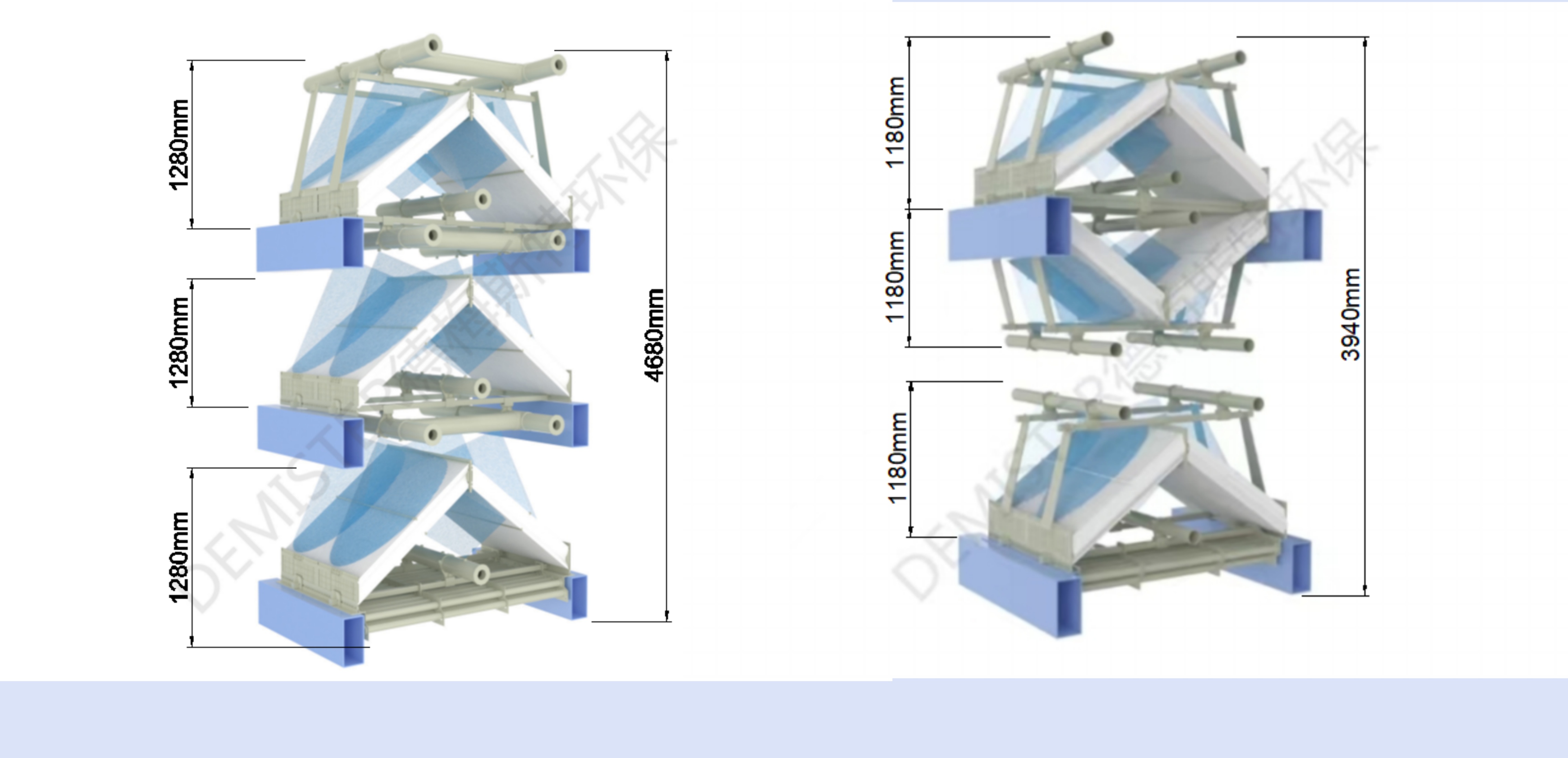

与管式三屋脊结构对比图

2.高效除雾性能

• 极限雾滴粒径：根据不同选型，可去除15-18μm以上的雾滴，甚至在特定配置下可达到更高的除雾效率。

• 协同治理能力：与高效喷淋层、合金托盘等设备协同使用，可实现粉尘浓度低于5mg/m³的超净排放标准，满足严格的环保要求。

3.优化的结构设计

• 管式预处理：前置管式除雾器可拦截250μm以上的大颗粒雾滴，实现烟气均布，减轻后续除雾器的负荷，降低堵塞风险。

• 菱形结构：采用菱形结构设计，节省一层钢结构支撑梁，同时节省了一层除雾器的安装空间。

• 可选配差异化布置：根据流场情况，在高流速区域设置更小间距的叶片，在低流速区域设置大间距叶片，优化烟气流场，提高除雾效率。

4.低能耗与低维护成本

• 低压降设计：通过优化结构，减少系统压降，降低能耗。

• 冲洗系统优化：配备六层冲洗系统，确保除雾器的长期稳定运行，减少维护频率。

管式菱形高效除雾器广泛应用于以下领域：

• 火力发电：去除烟气中的粉尘和雾滴，协同脱硫系统进行超净排放治理，实现整体系统净烟气出口粉尘<5mg/m³的超净排放标准。

• 钢铁和焦化行业：辅助去除气溶胶等细微颗粒物，助力尾气治理。

• 垃圾焚烧、砖窑陶瓷、造纸、玻璃、化工等行业：有效降低雾滴和粉尘排放，满足环保要求。

• 脱硫塔改造项目：适用于现有脱硫塔的升级改造，优化空间利用，提升除雾效率。
