菱形除雾器

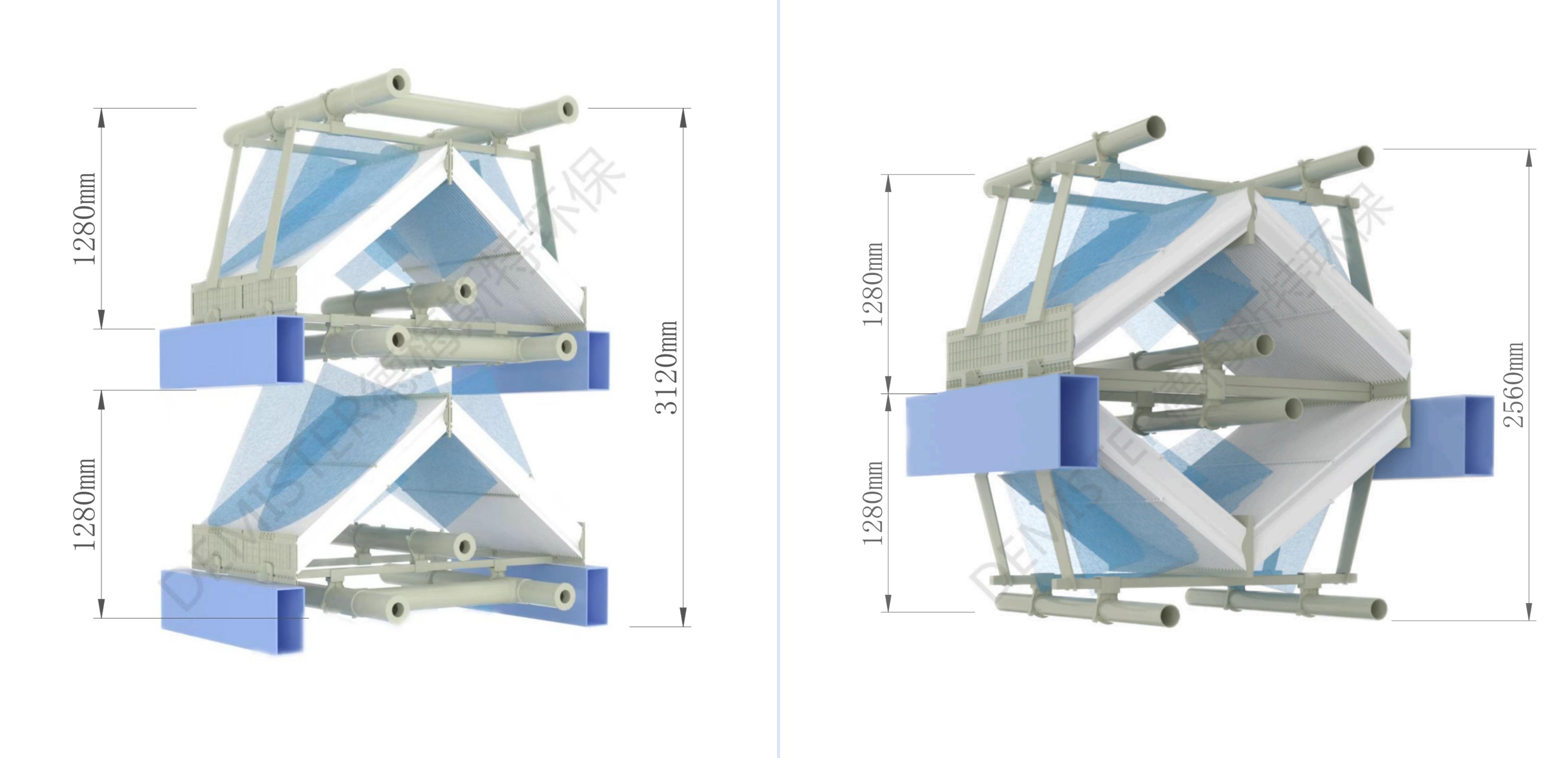

菱形除雾器是德梅斯特（上海）环保科技有限公司在传统屋脊除雾器基础上创新研发的高效除雾设备。它专为解决脱硫吸收塔空间受限问题而设计，通过优化结构布局，将传统两层梁设计的屋脊除雾器改进为单层梁上的两级除雾器，显著节省了安装空间，同时保持了与传统屋脊除雾器相同的高效除雾性能。

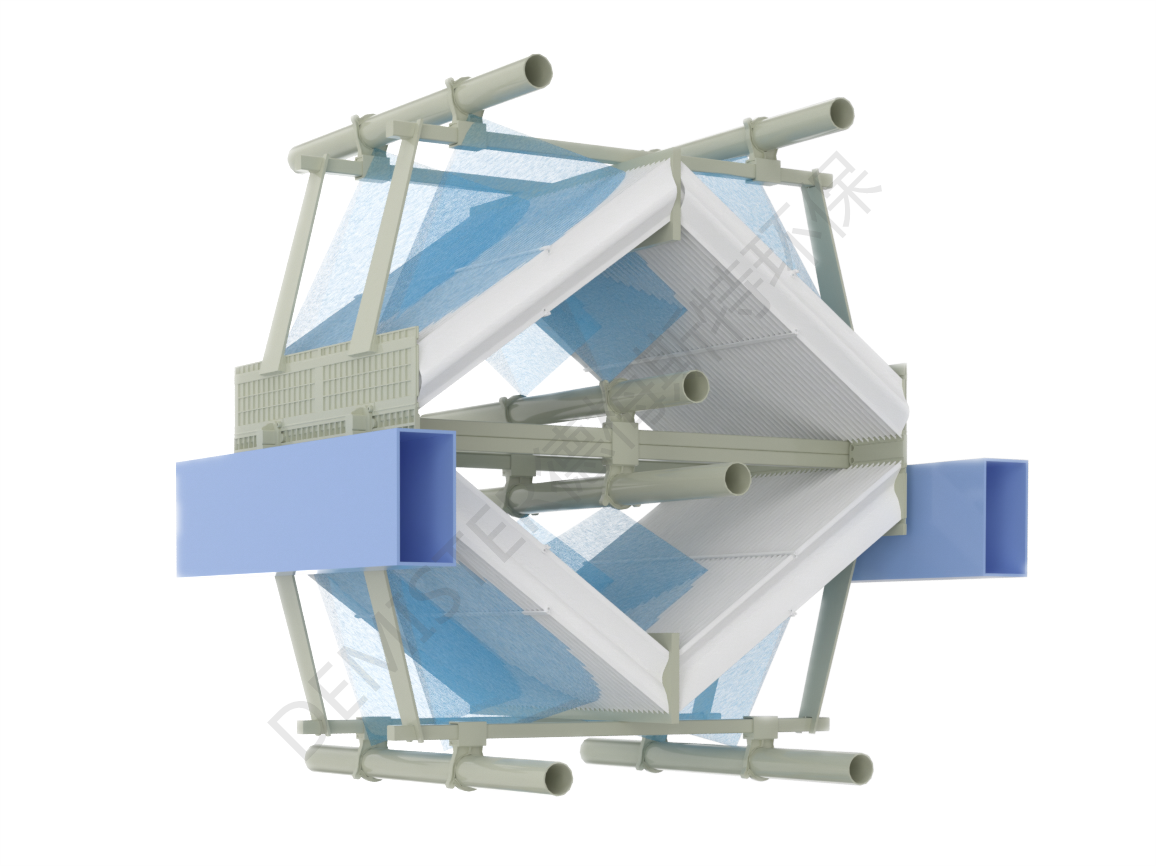

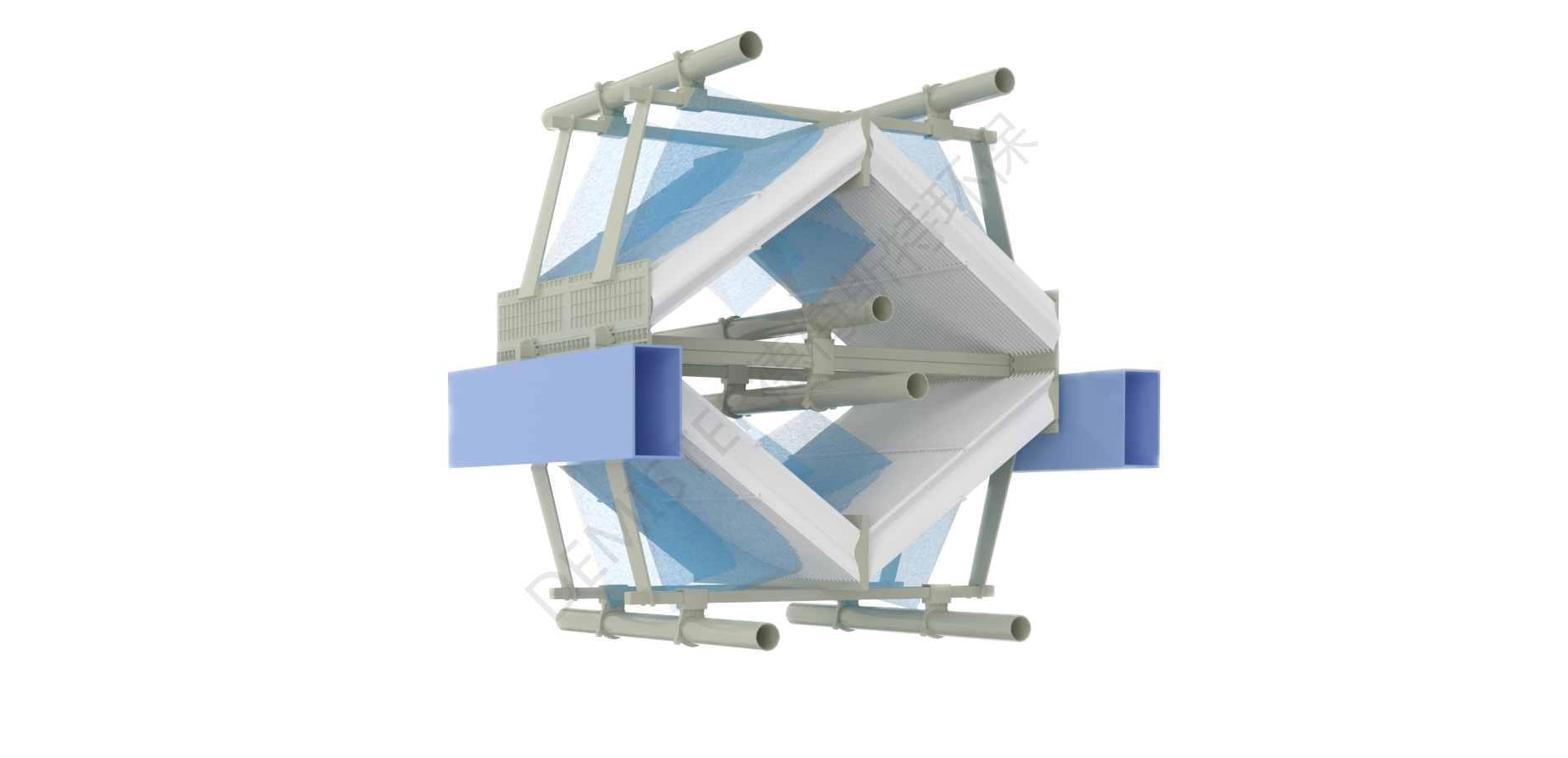

菱形除雾器由两级除雾器组成，第一级为倒V字型除雾器，第二级为屋脊式除雾器。这种独特的结构设计不仅优化了空间利用，还通过两级除雾器的协同作用，实现了高效的雾滴分离。其核心部件采用正弦叶片、单钩叶片或孔钩叶片，根据不同工况可去除15-29μm以上的雾滴，确保高效除雾性能。

1.空间优化：通过将两级除雾器集成在单层梁上，菱形除雾器大幅减少了脱硫吸收塔的占用空间，特别适用于空间有限的改造项目。

2.高效除雾：保持与传统屋脊除雾器相同的除雾效率，能够有效去除烟气中的雾滴，确保净烟气雾滴含量低于20mg/Nm³。

3.灵活适配：可根据吸收塔的具体尺寸和工况进行定制化设计，满足不同客户的特殊需求。

4.低能耗与维护成本：优化的结构设计降低了系统压降，减少了运行能耗。同时，设备结构简单，维护方便，降低了维护成本。

5.可选配弧形设计

除雾器的平面布置设计影响其净空面积的利用率，吸收塔采用平板式除雾器，其净空面积利用率能达到88%。然而，屋脊除雾器因三维立体切割，以及第一级和第二级叶片的不同，使其与吸收塔边沿的模块设计和制造变得复杂。传统带三角钢板盲区的设计，在直径小于12m的吸收塔中，除雾器实际有效利用率会降至约70%。而且，吸收塔越小，盲区面积越大。屋脊除雾器采用弧形设计，根据吸收塔的塔径及钢结构情况，覆盖率通常可提升到80%-85%，且塔径越大覆盖率提升越显著。

弧形设计效果图

弧形安装图

5.可选配差异化布置

除雾器的差异化设计优势在于其创新地在同一级除雾器分离器中，针对不同流速区域设置了不同的叶片间距。这种布置有效地均布了烟气流场，并提高了除雾效率。

6.可选配烟气均布导流设计

在大型吸收塔中，钢结构被用来划分不同的区域，以确保烟气经过喷淋层后具有较好的均匀性。然而，受吸收塔出口的影响，烟气的流场往往会变差。对于侧出口的吸收塔，靠近出口的区域流速较高；而对于锥顶出口的吸收塔，中间区域的流速较高。这些现象的本质原因是不同区域的烟气发生了跨区逃逸。

为了有效抑制烟气的跨区逃逸现象，德梅斯特除雾器巧妙地引入了导流设计。这一设计的主要作用是将高流速的烟气引导至低流速区域，通过这种方式调整和优化烟气的流场分布。

烟气均布前后对比图

7.可选配检修通道设计

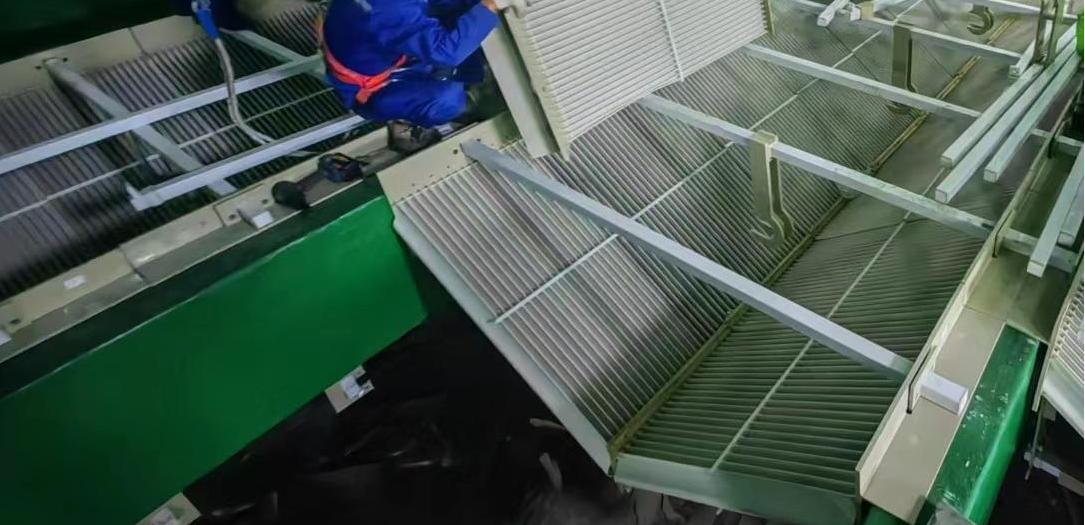

检修通道的设计体现了极大的用户关怀和实用性。在脱硫吸收塔直径较大的情况下，屋脊除雾器的检修变得尤为困难。通过设置检修通道，不仅简化了检修过程，还提高了检修效率，使检修人员能够轻松翻越每一跨除雾器，完成必要的维护和检修工作。这一设计不仅提升了设备的可维护性，也大幅降低了检修工作的难度和危险性。

检修通道应用示意图

菱形除雾器广泛应用于火力发电、钢铁、焦化、垃圾焚烧、造纸等行业，尤其适用于以下场景：

1.空间受限的脱硫塔改造：在吸收塔空间有限的情况下，菱形除雾器能够有效节省空间，实现高效的除雾效果。

2.新建项目：为新建项目提供紧凑的除雾解决方案，无需额外增加支撑梁，降低建设成本。

低负荷运行工况：在低负荷运行时，依然能保持良好的除雾效果，适应性强。菱形除雾器广泛应用于火力发电、钢铁、焦化、垃圾焚烧、造纸等行业，尤其适用于以下场景： 1.空间受限的脱硫塔改造：在吸收塔空间有限的情况下，菱形除雾器能够有效节省空间，实现高效的除雾效果。 2.新建项目：为新建项目提供紧凑的除雾解决方案，无需额外增加支撑梁，降低建设成本。 低负荷运行工况：在低负荷运行时，依然能保持良好的除雾效果，适应性强。
