三屋脊高效除雾器

三屋脊高效除雾器是一种广泛应用于烟气脱硫领域的高性能除雾设备，由三级屋脊式除雾器组成，主要用于去除烟气中的雾滴和细微颗粒物，确保净烟气的排放达到环保标准。与管式三屋脊高效除雾器相比，三屋脊高效除雾器省略了前置管式除雾器，直接采用三级屋脊式除雾器进行分离处理，适用于脱硫入口烟气相对清洁的脱硫塔环境避免第一级屋脊除雾器堵塞坍塌。

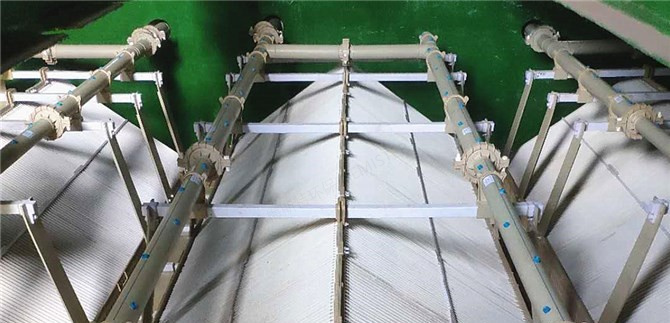

三屋脊高效除雾器由三级屋脊式除雾器和冲洗系统组成。设备主体材质可选PPTV或PE阻燃材料，叶片厚度为2.7-3.0mm，颜色为乳白色（阻燃为橙色），确保强度和使用寿命。

1.屋脊式除雾器：采用正弦叶片、单钩叶片或孔钩叶片，根据不同设计可去除15-29μm以上的雾滴，确保高效除雾性能。

2.冲洗系统：配备六层冲洗水系统，覆盖率达150%，有效防止除雾器堵塞，确保设备长期稳定运行。

1.高效除雾性能

• 极限雾滴粒径：可去除15-18μm以上的雾滴，具体取决于选型配置。

• 除雾效率：在常规工况下，除雾性能可达<18mg/m³（Mg离子示踪法），能够有效降低雾滴排放，满足严格的环保要求。

2.可选配弧形设计

选配弧形设计，覆盖率可达85%，增加通流面积10%-15%，优化流场分布，降低除雾器整体压降，减少能耗。

弧形设计效果图

弧形安装图

3.协同治理能力

• 与喷淋层协同：与高效喷淋层配合使用，进一步降低粉尘浓度，实现协同除尘效果。

• 适应性强：适用于多种脱硫工艺，如合金托盘+高效喷淋层+高效除雾器的协同治理工艺，能够有效降低脱硫塔出口的粉尘和雾滴浓度。

4.低能耗与低维护成本

• 低压降设计：通过优化结构，减少系统压降，降低能耗。

• 冲洗系统优化：配备六层冲洗系统，确保除雾器的长期稳定运行，减少维护频率。

5.可选配差异化布置

根据流场情况，在高流速区域设置更小间距的叶片，在低流速区域设置大间距叶片，优化烟气流场，提高除雾效率。

6.可选配烟气均布导流设计

在大型吸收塔中，钢结构被用来划分不同的区域，以确保烟气经过喷淋层后具有较好的均匀性。然而，受吸收塔出口的影响，烟气的流场往往会变差。对于侧出口的吸收塔，靠近出口的区域流速较高；而对于锥顶出口的吸收塔，中间区域的流速较高。这些现象的本质原因是不同区域的烟气发生了跨区逃逸。

为了有效抑制烟气的跨区逃逸现象，德梅斯特除雾器巧妙地引入了导流设计。这一设计的主要作用是将高流速的烟气引导至低流速区域，通过这种方式调整和优化烟气的流场分布。

烟气均布前后对比图

7.可选配检修通道设计

检修通道的设计体现了极大的用户关怀和实用性。在脱硫吸收塔直径较大的情况下，屋脊除雾器的检修变得尤为困难。通过设置检修通道，不仅简化了检修过程，还提高了检修效率，使检修人员能够轻松翻越每一跨除雾器，完成必要的维护和检修工作。这一设计不仅提升了设备的可维护性，也大幅降低了检修工作的难度和危险性。

检修通道应用示意图

三屋脊高效除雾器广泛应用于以下领域：

• 火力发电：去除烟气中粉尘和雾滴，协同整体脱硫系统实现出口粉尘<5mg/m³的超净排放标准。

• 钢铁和焦化行业：辅助去除气溶胶等细微颗粒物，助力尾气治理。

• 垃圾焚烧、砖窑陶瓷、造纸、玻璃、化工等行业：有效降低雾滴和粉尘排放，满足环保要求。
