旋汇聚合高效除雾器 / product
resource/images/74acd18374d24006b1281613d1b8443d_178.png

效果图

旋汇聚合高效除雾器

结构图

resource/images/b605a3501c404a32adf30468831988f6_10.jpg

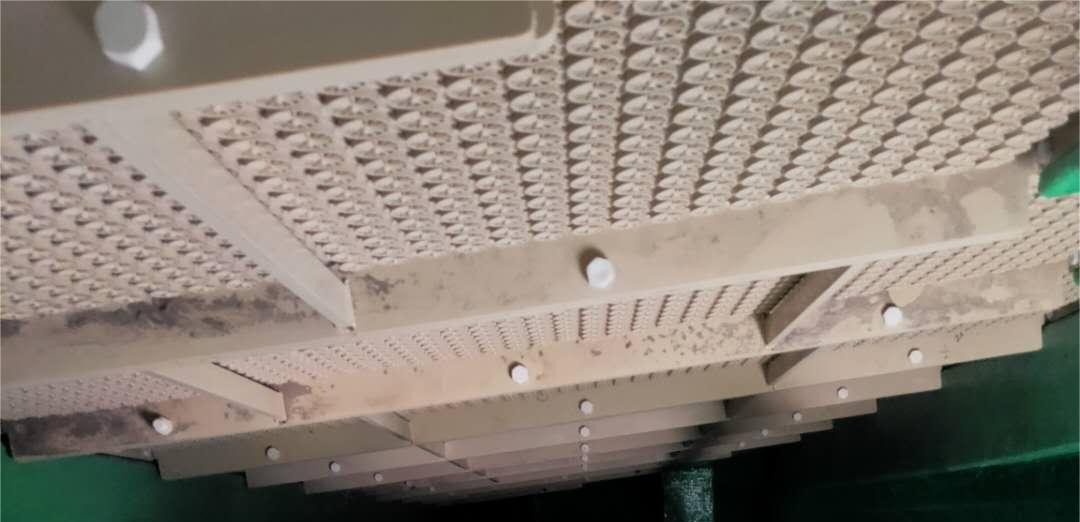

实物图



产品介绍 / product
【阐述】


为实现烟尘浓度达到超净排放甚至近零排放标准,由于湿式电除尘器投资大、运行能耗高、体积庞大、辅助的化学药剂消耗量大同时带来新的污染物、阳极板的腐蚀等一系列问题让诸多火力发电厂望而却步。 然而如何实现非湿式电除尘器下达到烟尘出口排放小于5mg/Nm3标准是新的技术难题。目前有少许环境治理企业提出“协同治理方案”方案,采用具有高效除尘作用的湿法脱硫系统(单塔、塔内分区、设置托盘或旋汇耦合等技术、三层高效除雾器),在实现高效脱硫的同时,将进入脱硫系统的粉尘高效脱除,实现脱硫系统≥70%的除尘效率。 但采用湿式电除尘器存在以下问题: 1.采用“协同治理方案”治理烟尘出口浓度小于5mg/Nm3的不现实性,或者更准确地说“协同治理方案”不具有确保烟尘出口浓度小于5mg/Nm3的科学必然性。 2.某些特定工况项目(比如粉尘入口浓度小于10~15mg/Nm3),即使采用协同治理方案达到小于5mg/Nm3的排放标准,也难以判断究竟是哪个环节对粉尘的治理起到核心关键作用,为避免给烟尘治理技术路线一个错误的指引:即只要配进口三级屋顶高效除雾器就能保证吸收塔出口粉尘浓度小于5mg/Nm3。 3.采用“协同治理方案”,一旦烟尘出口浓度大于5mg/Nm3,则无法判断究竟是哪个技术环节达不到协同治理的效果,因此也无从诊断对系统如何消除缺陷。 4.为进一步深度去除极细粉尘和液滴,对冷凝湿膜技术进行技术改进。 5.去除旋流板除雾器气液分离功能,进行特殊设计后转为粉尘和液滴聚合功能。

鉴于现有技术的上述缺陷,本产品提供一种更有效地增大细微粉尘和/或液滴的方法,使得增大后的粉尘和/或液滴可以被后续的超精细分离器有效分离的聚合器,并提供一种性能可靠、功能清晰的高效除尘除雾一体化系统。


resource/images/6ca3d6ea840e45658596688136ddaf4d_2.png

【原理】


本产品提供了一种用于聚合细微颗粒的聚合器,即细微颗粒聚合器,该聚合器能够使烟气中的细微粉尘和/或微小液滴聚合长大,具体来说是将预分离器去除后的残余微小液滴(粒径0~20微米)以及细微粉尘(粒径0~10微米)通过碰撞方式进行聚合。经过大量试验表明,通过本实用新型的细微颗粒聚合器,微小液滴和细微粉尘的总数量至少可以减少50%,由此数量减少导致颗粒物增大。

聚合器中的旋风装置能够实现粉尘与粉尘聚合、液滴与液滴聚合、粉尘与液滴聚合、大颗粒与大颗粒聚合、小颗粒与小颗粒聚合、大颗粒与小颗粒聚合,并且同时发生一次聚合、二次聚合甚至多次聚合。

 旋风装置中的旋流叶片存在如下三大效应促使上述聚合过程:

首先,大液滴和(或)大粉尘追击小液滴和(或)小粉尘的追捕效应导致液滴和(或)粉尘发生长大。携带大量微小液滴和(或)细微粉尘的气流经过旋风装置后,气流方向发生改变,产生旋转气流。由于相邻两旋风装置的旋流叶片均为顺时针方向或者逆时针方向,所以相邻两旋风装置的交汇耦合区产生气流逆流效应,逆流效应发生,导致烟气流速下降,但由于液滴(密度为1000~1200Kg/m3)和(或)粉尘(堆积密度大约为1600~2200kg/m3)的密度远远高于气流(密度为1.1-1.3Kg/m3)的密度,因此液滴和(或)粉尘在较高的惯性力作用下和同向前进的气流发生相对滑移,而且由于气流存在一定的黏度(在1个大气压50℃工况下动力黏度约1.96×10-5Pa.s)对发生相对滑移的液滴和(或)粉尘产生粘性力(即粘性内摩擦力,与粉尘和(或)液滴的表面积成正比关系)来阻止这种相对滑移,由于更微小的液滴和(或)粉尘的比表面积大,所以较大液滴和(或)较大粉尘的相对滑移速度要高于较小液滴和(或)较小粉尘,因此较大液滴和(或)较大粉尘将发生追击更小液滴和(或)更小粉尘效应并很大概率将更小液滴和(或)更小粉尘捕获从而导致液滴和(或)粉尘长大。

 其次,相邻两旋风装置交汇耦合区域的逆流效应将直接导致烟气流中的细微粉尘和(或)微小液滴与迎面而来气流中的微小液滴和(或)细微粉尘直接相向碰撞从而实现粉尘和(或)液滴长大。由于相邻两旋风装置的旋流叶片均为顺时针方向或者逆时针方向,所以相邻两旋风装置的交汇耦合区域产生气流逆流效应,气流中的大量的细微粉尘和(或)微小液滴与迎面而来的气流中的细微粉尘和(或)微小液滴发生碰撞导致粉尘和粉尘之间、粉尘和液滴之间、液滴和液滴之间发生一次聚合、二次聚合甚至多次聚合从而形成大粉尘和(或)大液滴颗粒。

 再次,高速气流致使停留在旋流叶片上的液膜被重新卷起现象(下称携带现象)形成新增超大液滴,超大液滴捕获细微粉尘和(或)液滴效应。下游位置的波纹薄板分离器或冷凝湿膜离心分离器分离下的液滴形成水膜在重力作用下会汇聚在旋风装置的旋流叶片上,其表面上会形成一层薄薄的液膜,经过特殊设计的旋风装置,烟气流过相邻两旋流叶片之间构成的狭小流道时,发生的携带现象将形成大量的超大液滴,这些新增的超大液滴,在上述两种液滴和(或)粉尘增大效应中将发挥更为巨大的聚合作用。

以下为原理图:

resource/images/6ca3d6ea840e45658596688136ddaf4d_4.png



【特点】



德梅斯特选汇聚合高效除雾器具有以下特点:

1、提高分利效率:旋汇聚合器与屋脊除雾器相配合,将烟气中的粉尘与烟气中的雾滴充分碰撞聚合之后再通过二层精细化屋脊除雾器,大大提高了除雾效果并具有一定的除尘效果。

2、节省空间:吸收塔空间不够安装3层屋脊时,聚合器和二层除雾器可以共用一根梁。

3、烟气均布:璇子板均匀分布,可以起到均布烟气的作用,避免局部烟气流速过高导致后方除雾器堵塞。

4、独家专利技术:可以根据项目工况设计专项解决方案,列如屋脊除雾器模块差异化布置,弧形设计,导流板设计;聚合器疏密调节压降等。
